Explication de nos choix de forme

  1. La structure du drone

    1. Performance

          1. Hypothèses sur les profils



Le profil détermine les forces aérodynamiques qui s'exercent sur l'élément quand il en est mouvement dans l'air. Il est utilisé pour générer une portance, c’est à dire une force perpendiculaire à l’écoulement qui le traverse, soit de façon occasionnelle (par exemple, la dérive d’un avion ou une nageoire latérale d’un poisson), soit de façon continue (par exemple, une aile d’avion ou d’oiseau).

Un profil génère également une force de traînée lorsqu’il est déplacé dans un fluide. Cette force, indésirable car s’opposant au déplacement, dépend fortement de la portance générée.

Une caractéristique essentielle d’un profil est ainsi sa finesse, c’est à dire le rapport entre la portance et la traînée qu’il génère. La finesse d’un profil dépend principalement de trois facteurs :

Sa géométrie,

L’angle d’attaque auquel il est utilisé,

Le régime d’écoulement (nombre de Reynolds « Re = 70 x Vitesse (m/s) x corde moyenne (mm)»)



          1. Le choix du profil



Les hésitations se sont portées autour de ses trois profils adaptés à la gratte (vol thermique) :

  1. SD7037 : profil plutôt thermique Epaisseur relative : 9,2 %

Ce profil étant plus épais, est donc plus « bombé » (ou creux), c’est pour cela qu’il est plus portant que les trois autres profils.

  1. S 7012 : profil plutôt vitesse Epaisseur relative : 8,75 %

Ce profil étant plus fin, avec bord d’attaque fin vers le bas est donc plus adapté à la vitesse.

  1. MH 32 : profil plutôt polyvalent Epaisseur relative : 8,7 %

Ce profil ressemble beaucoup au S 7012 cependant il est plus creux et moins affiné donc il est plus gratteur et résiste moins à la vitesse.

Le profil choisit est le profil MH 32 car la vitesse peut se récupérer en y ajoutant des volets.

Cependant lors d’une modification le profil peut être changé.

          1. Géométrie globale et performances

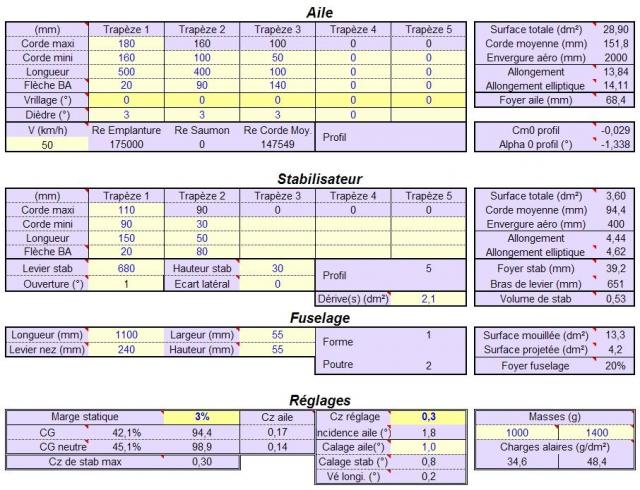

Images issues du logiciel Predim RC

Géométrie :

Répartition de portance sur les ailes :

Géométrie globale :

          1. Dimensionnement des servomoteurs



Image issue du logiciel Predim RC

    1. Structure de l’aile





Partie centrale : Partie extérieure :
